ASTM D4632 Equipamento de teste de carga de quebra de garra e alongamento de geotêxtil

ASTM D4632 / D4632M - 15a

Método de teste padrão para carga de ruptura e alongamento de geotêxteis

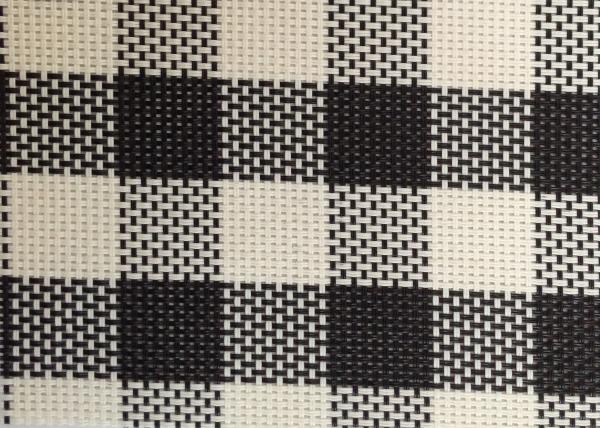

Este teste de garra é usado para tecidos geotêxteis para determinar a carga de ruptura (força de agarramento) e alongamento (alongamento de garra). O teste de garra é um teste de tração onde a parte central da largura da amostra é testada nas garras, o que estabelece a "resistência efetiva" do tecido. A resistência efetiva é a resistência do material em uma largura específica, juntamente com a resistência adicional contribuída pelo material adjacente.

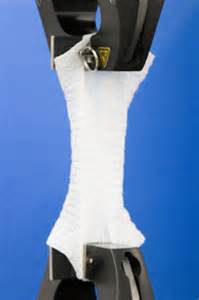

Os tamanhos das amostras são cortados em 101,6 mm x 203,2 mm (4 pol x 8 pol), com atenção à direção da máquina de fabricação. A dimensão mais longa na direção da máquina não é a mesma que a direção transversal da máquina. A amostra é carregada nas garras, deixando uma separação de 75 mm (3 pol) entre as faces da mandíbula. O requisito de velocidade de teste de tração é de 300 mm/min (12 pol/min). Os resultados de teste necessários são a carga de ruptura e o alongamento aparente.



Sugerimos o uso de garras pneumáticas de ação lateral que proporcionam facilidade de uso, produtividade e repetibilidade aprimorada. As garras de ação pneumática permitem que o usuário defina uma pressão de fixação, enquanto as garras operadas manualmente dependem da força do operador (que pode não ser tão repetível). Essa garra especifica faces de mandíbula de 25,4 mm x 50,8 mm (1 pol x 2 pol) com a dimensão mais longa sendo paralela à direção da carga. A face oposta da mandíbula deve ser pelo menos tão grande e a combinação deve corresponder na segunda pegada.

Consultar produto máquina de teste universal eletrônica, dispositivo de teste apertos de torno.
