A temperatura de deflexão é uma medida da capacidade de um polímero de suportar uma determinada carga em temperaturas elevadas. A temperatura de deflexão também é conhecida como 'temperatura de deflexão sob carga' (DTUL), 'temperatura de deflexão de calor' ou 'temperatura de distorção de calor' (HDT). As duas cargas comuns usadas são 0,46 MPa (66 psi) e 1,8 MPa (264 psi), embora testes realizados em cargas mais altas, como 5,0 MPa (725 psi) ou 8,0 MPa (1160 psi), sejam ocasionalmente encontrados. O teste ASTM comum é ASTM D 648, enquanto o teste ISO análogo é ISO 75. O teste usando uma carga de 1,8 MPa é realizado sob o método ISO 75 A, enquanto o teste usando uma carga de 0,46 MPa é realizado sob o método ISO 75 B.
A geometria de teste usada para medir a temperatura de deflexão sob carga em plásticos, como no teste ASTM D 648.
ASTM D648:
A temperatura de deflexão é a temperatura na qual uma barra de teste, carregada com a tensão de flexão especificada, desvia 0,010 polegadas (0,25 mm).
O valor obtido para um grau de polímero específico dependerá da resina base e da presença de agentes de reforço. As temperaturas de deflexão de polímeros de engenharia reforçados com fibra de vidro ou fibra de carbono geralmente se aproximam do ponto de fusão da resina base.
Os resultados do teste de temperatura de deflexão são uma medida útil da temperatura relativa de serviço para um polímero quando usado em peças de suporte de carga. No entanto, o teste de temperatura de deflexão é um teste de curto prazo e não deve ser usado sozinho para o projeto do produto. Outros fatores, como o tempo de exposição a temperaturas elevadas, a taxa de aumento de temperatura e a geometria da peça, afetam o desempenho.

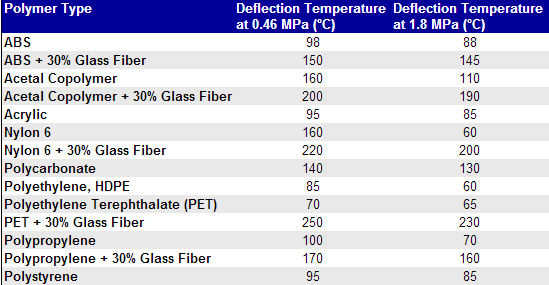

Temperaturas de deflexão típicas de polímeros
| Recomende a máquina de teste | |
 |
Testador HDT/VICAT série HVT |
