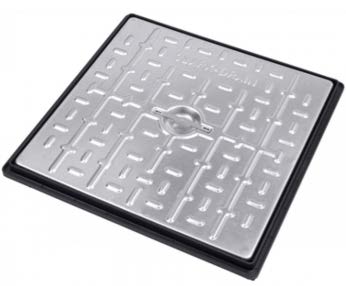

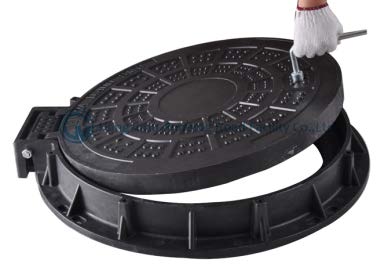

A máquina de teste de compressão da série CW pode determinar a compressão estática e o desempenho dinâmico da carga de fadiga para tampas de bueiros, persianas de poços, placas de cobertura, grelhas de poços, grelhas de persianas, topos de sarjeta usados em cinturão verde, gramado de árvores, calçada, pavimento, rodovia, ciclovia, estacionamentos, cais, pista de pouso, rodovia, zona cidadã etc..
Em conformidade com o padrão internacional de EN 124: 1994 Tampas de sarjeta e tampas de bueiro para áreas veiculares e de pedestres - requisitos de projeto, teste de tipo, marcação, controle de qualidade. GB/T 23858:2009, GB/T GB26537-2011 etc.,
Procedimentos de teste:
Todos os topos de sarjetas e topos de bueiros serão submetidos ao seguinte teste:
1, meça o conjunto permanente da tampa ou grelhas após a aplicação de 2/3 da carga de teste estipulada (de acordo com a classe da tampa e abertura de folga).
Velocidade 1kn/s ~ 5Kn/s carrega a força na tampa para 2/3 da carga de teste, depois libera a carga, repita 5 vezes, verifique a leitura final da deformação residual.
2, aplicam a carga de teste na amostra. Mantenha pelo menos 30 segundos, observe se há alguma rachadura, dano.
Medo:
1, rigidez alta, quadro duplo das colunas da estabilidade alta, com rigidez grande para assegurar a precisão do teste.
2, cilindro de óleo na parte superior, pistão de 200 mm de curso grande, fácil e adequado para vários tipos de amostra de teste. alta velocidade, alta frequência.
3, espaço de teste eficaz largo 1200*1400mm, fácil para a amostra instalam e desinstalam.
4, dispositivo de medição de deformação residual móvel, adequado para tamanhos diferentes.
5, várias especificações de blocos de teste, adequados para amostras de teste de tamanhos diferentes.
6, pilha de carga da precisão alta para medir a carga.
7, proteção contra sobrecarga, função de interruptor de limitação, sobretensão, sobrecorrente, parada de emergência etc.
| Carga de teste | 300KN/600KN |
| Precisão de carregamento | ≤±1% |
| Faixa de medição de carga | 1% - 100% FS |
| Resolução de carga | 1/±300000F. S |
| Faixa de medição de deformação | 350 milímetros |
| Resolução de deformação | 0,01 milímetros |
| Velocidade de carregamento | 0,02% ~ 2% FS / S, configuração livre |
| Espaço de teste efetivo (L*W) | 1200*1400mm |
| Espaço de teste de compressão (altura) | 350 milímetros |
| Bloco de teste de aço (opcional) O outro tamanho está disponível concordando a exigência de cliente. | Diâmetro 250x40mm; Diâmetro 150x40mm Diâmetro 75x40mm 250*150*40mm; 250*75*40mm |
| Curso do pistão | 200mm |
| Dimensões do quadro | 1400x1300x1700mm |
| Poder | 380V, 50HZ, 3 fases, 2.2Kw. |
| Peso | 2500Kg/3100kg |
| Moldura | 1 conjunto |
| Sistema de controle servo | 1 conjunto |
| Célula de carga (300KN) | 1 conjunto |
| Sensor de deslocamento | 1 peça |
| Bloco de teste de aço (Diâmetro 150x40mm, Diâmetro 75x40mm 250*150*40mm; 250*75*40mm) | 4 conjuntos |
| Junta de borracha (Diâmetro 150x40mm, Diâmetro 75x40mm 250 * 150 * 40mm; 250 * 75 * 40mm) | 4 conjuntos |
| Computador (Inglês Win 7) | 1 conjunto |
| Software de teste profissional (inglês) | 1 conjunto |
| Ferramentas | 1 conjunto |
| CD alternativo etc., | 1 conjunto |
| Documentos (Manual, lista de embalagem, certificado) | |
Em conformidade com o padrão internacional de
EN 124:1994 "Tampas de sarjeta e tampas de bueiro para requisitos de design de áreas veiculares e de pedestres, testes de tipo, marcação, controle de qualidade.
GB/T 23858:2009, GB/T GB26537-2011 etc.,
