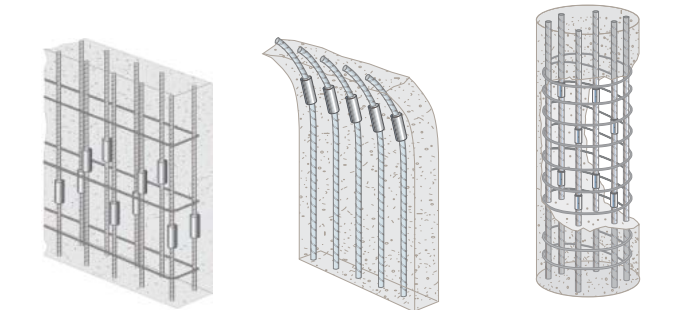

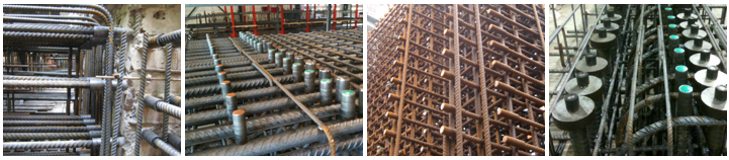

A ISO 15835-1:2009 especifica os requisitos para acopladores de reforço, doravante denominados acopladores, a serem usados para emenda de barras de reforço de aço.
A ISO 15835-1:2009 especifica os requisitos para acopladores a serem usados para emendas mecânicas em estruturas de concreto armado sob cargas predominantemente estáticas e requisitos adicionais para acopladores a serem usados em estruturas sujeitas a carga de fadiga elástica de alto ciclo e/ou a carga reversa elástico-plástica de baixo ciclo.
A ISO 15835-1:2009 destina-se a ser aplicável em relação às várias normas de projeto de concreto armado, bem como em relação às várias normas para barras de reforço de aço.
A ISO 15835-1:2009 também fornece instruções para a avaliação da conformidade dos acopladores.
Máquina de teste de tração do acoplador de vergalhões
O teste sísmico de acopladores para deslizamento requer o ciclo da amostra.
Composto por duas peças de vergalhão unidas por um acoplador.
Os testes podem ser apenas ciclos de tensão-tensão ou ciclos de demanda até zero, como os requisitos do AC133, CS2 ou ISO 15835.
| Model | WAW-300 | WAW-600 | WAW-1000 | |
| Carga máxima | 300KN | 600KN | 1000KN | |
| Faixa de força de medição | 2%～100% | |||
| Precisão da carga | ±1% do valor indicado | |||
| Precisão da deformação | ±0,5%, resolução: 0,01 mm | |||
| Carga constante, deslocamento, precisão de controle de deformação | Valor de configuração<10% FS, precisão melhor que ± 1,0% Valor de configuração≥10% FS, precisão melhor que ±0,5% |
|||
| Carga constante, deslocamento, controle de deformação Faixa | 0,4% ~ 100% FS | |||
| Precisão do controle da taxa de deformação | Taxa<0,05% FS, precisão ±2,0% Taxa ≥ 0,05% FS, precisão ± 0,5% |
|||
| Medição de deformação | Extensômetro de encaixe, bitola padrão 50 mm, extensão 5/10 / 25 mm | |||
| Espaço de tração | 800mm | 800mm | 750 milímetros | |
| Espaço de compressão | 700 milímetros | 700 milímetros | 600 milímetros | |
| Faixa de amostras planas | 0~15mm | 0~30mm | 0~40mm | |
| Gama de amostras redondas | φ6~φ26mm | φ13 ~ φ40mm | φ13 ~ φ60mm | |
| Diâmetro da placa de compressão. | φ130mm | φ130mm | φ160mm | |
| Distância do rolo de suporte de dobra | 350 milímetros | 350 milímetros | 350 milímetros | |
| Largura do rolo de dobra | 140 milímetros | 140 milímetros | 140 milímetros | |
| Diâmetro do rolo de dobra. | 30 milímetros | 30 milímetros | 30 milímetros | |
| Curso do pistão | 250 milímetros | 250 milímetros | 250 milímetros | |
| Velocidade máxima do pistão | 80mm/min | 80mm/min | 80mm/min | |
| Modo de fixação | Hidráulica automática | |||
| Dim. de moldura | 920*580*2350mm | 1060*700*2850mm | ||
| Dim. da caixa de controle | 1120×600×920mm | |||
| Peso | 2600kg | 4500kg | ||
| Acessórios padrão | Quadro de carga, fonte de óleo servo, caixa de controle, válvula servo, bomba de Japão Nachi; sensor de pressão de óleo (A célula de carga é opcional), sensor de deslocamento do forro, mandíbulas de teste de tração, placa de compressão, acessório de teste de flexão, PC, impressora, software profissional, ferramentas, parafusos de ancoragem, manual de operação | |||
fonte de óleo servo,
caixa de controle,
válvula servo,
Bomba Nachi do Japão;
sensor de pressão do óleo (a pilha de carga é opcional),
sensor do deslocamento do forro,
maxilas elásticas do teste,
placa de compressão,
acessório de teste de flexão,
Computador pessoal
impressora
Software profissional,
Ferramentas
parafusos de âncora,
Manual de operação
Aços para reforço de betão -- Acopladores de reforço para emendas mecânicas de barras -- Parte 1: Requisitos
