A United Test fabrica as máquinas de teste universais são conhecidas por seu desempenho duradouro e sem problemas e material da mais alta qualidade usado no processo de fabricação. Esta máquina de teste de tração hidráulica especializada pode realizar testes de tensão para o fio de aço, fio de 7 fios para reforço e protensão de concreto, barras de reforço, fio-máquina e fios.
Em conformidade com o padrão: ISO 15630-1, ISO 6934, ASTM A370, ASTM A416, GB / T 5224.

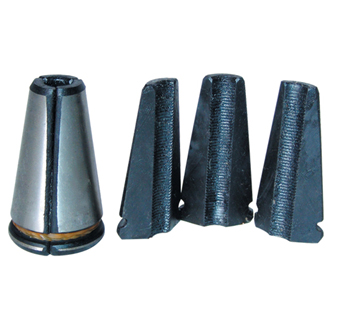

Características especializadas na fixação das mandíbulas:
assento de mandíbulas extra grossas para fazer com que a amostra de fio de aço fique completamente presa no corpo do assento durante o processo de tensão, garanta a posição de quebra na parte do meio.
As mandíbulas de lenthen de alta dureza (HRC68-70) aumentam o comprimento e a área de fixação. Para tornar a fixação mais firme e confiável, sem deslizamento durante o teste.
Aplicação:
Amplamente utilizado para aplicação industrial, controle de qualidade de fábrica, instituto de ciência e pesquisa, treinamento de estudantes universitários QC e QA, instituto de educação, centro de teste e inspeção, laboratórios, empresa de construção, aeroespacial, produção mecânica, campos de eletrodomésticos.
| Model | LW-600 | LW-1000 | ||
| Carga máxima | 600KN | 1000KN | ||
| Número da coluna | 4 colunas e 2 parafusos principais, total de 6 colunas | |||
| Faixa de força de medição | 2%～100% | |||
| Precisão da carga | ±1% do valor indicado | |||
| Precisão da deformação | ±0,5%, resolução: 0,01 mm | |||
| Carga constante, deslocamento, controle de deformação Faixa | 0,4% ~ 100% FS | |||
| Precisão do controle da taxa de deformação | Taxa<0,05% FS, precisão ±2,0% Taxa ≥ 0,05% FS, precisão ± 0,5% | |||
| Medição de deformação | Extensômetro de encaixe, bitola padrão 50 mm, extensão 5/10 / 25 mm | |||
| Espaço de tração | 1000mm (pode ampliar) | 1000mm (pode ampliar) | ||
| Largura de teste (intervalo horizontal efetivo) | 520 | 650 | ||
| Faixa de fixação de fios de aço | φ9.2-φ12.7mm, φ12.7-φ15.24mm | |||
| Faixa de amostras planas | 0~30mm | 0~40mm | ||
| Gama de amostras redondas | φ13 ~ φ40mm | φ13 ~ φ60mm | ||
| Diâmetro da placa de compressão. | 200*200mm | 200*200mm | ||
| Distância do rolo de suporte de dobra | 450 milímetros | 450 milímetros | ||
| Largura do rolo de dobra | 140 milímetros | 140 milímetros | ||
| Diâmetro do rolo de dobra. | 30 milímetros | 40 milímetros | ||
| Curso do pistão | 250 milímetros | 250 milímetros | ||
| Velocidade máxima do pistão | 100mm/min | 100mm/min | ||
| Modo de fixação | Hidráulica automática | |||
| Dim. de moldura | 910*550*2370mm | 960*650*2600mm | ||
| Dim. da caixa de controle | 1100×700×950mm | |||
| Peso | 3000kg | 4000kg | ||
| Acessórios padrão | Quadro de carga, fonte de óleo servo, caixa de controle, válvula servo, bomba de óleo; sensor de pressão de óleo (A célula de carga é opcional) , sensor de deslocamento do revestimento, Mandíbulas de teste de tração, placa de compressão, acessório de teste de flexão, PC, impressora, software profissional, ferramentas, parafusos de ancoragem, manual de operação | |||
Quadro de carga,
fonte de óleo servo,
caixa de controle,
válvula servo,
bomba de óleo;
sensor de pressão de óleo (A célula de carga é opcional) ,
sensor do deslocamento do forro,
Mandíbulas de teste de tração de fio de fio de aço,
PC, impressora,
Software profissional,
Ferramentas
parafusos de âncora,
Manual de operação
ISO 15630-1, Aço para armadura e pré-esforço de betão -- Métodos de ensaio -- Parte 1: Barras, fio-máquina e arame para armadura
ISO 6934-4, Aço para protensão de concreto -- Parte 4: Cordão
ASTM A370, Métodos de Teste Padrão e Definições para Testes Mecânicos de Produtos Siderúrgicos
ASTM A416 / A416M, Especificação padrão para fio de aço de sete fios de baixo relaxamento para concreto protendido.
